靶式流量计是一种适用于测量高粘度、低雷诺数流体流量的流量测量仪表，例如用于测量重油、沥青、含固体颗粒的浆液及腐蚀性介质的流量。靶式流量计由检测（传感）和转换部分组成，检测部分包括放在管道中心的圆形靶、杠杆、密封膜片和测量管。当流体流过靶时，靶受到主要由流体的动压力和靶对流体的节流作用而形成的力的作用，其作用力大小与介质流速的平方成正比，阻流件接受的作用力，经刚性连接的传递件传至传感器，传感器产生电信号输出此电压信号经计算机处理后，即可得到相应的瞬时流量和累积总量。

接线方法：

a、24V供电型

1.24V供电型流量可具备多种输出方式，

a.电流输出：4～20mA；电源：16-32VDC，二线制；

b.脉冲输出：0～1000Hz；内阻1000Ω；电源：16-32VDC；10mA（带背光20mA）；

c.RS485接口：电源：16-32VDC；10mA（带背光20mA）；

d.电流输出+HART：4～20mA；电源：16-32VDC，二线制；

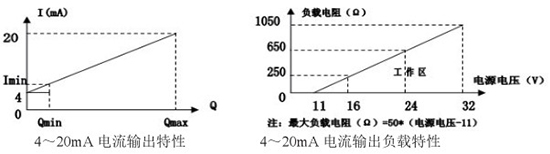

2.电流输出特性（图4）

以上图中Imin为流量计*小显示流量所对应的电流输出值，其输出值的大小为：

同理：可计算出满量程输出范围内任-输出电流及对应流量值。

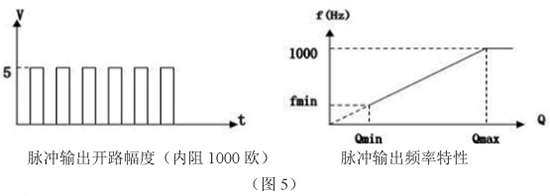

3.0～1000HZ脉冲输出特性（图5）

4.仪表接线

a.流量计信号输出线电气连接口规格为：M20×1.5

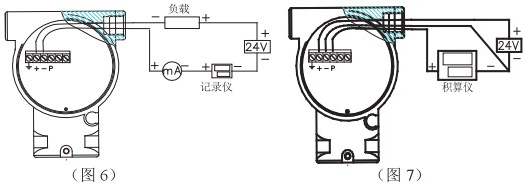

b.4～20mA电流输出为二线制（图6）

c.脉冲输出为三线制（图7）

b、3.6V电池供电型

3.6V电池供电型的流量计，无法显示电池的容量，当电池电压越来越低时，显示会慢慢变模糊，应**更换电池。更换电池应为相同技术参数的电池，我公司电池可使用两年。（可向我厂咨询或购买）

为提高电池的使用时间，可通过修改滤波系数LP参数，该值设置越大，则代表可以使用更长时间，但流量计采集速度将会变慢。
