热91视频APP黄免费观看有一体式热91视频APP黄免费观看和分体式热91视频APP黄免费观看两种，这两种热91视频APP黄免费观看接线图差别很大，请在使用时严格按照仪表提供的接线图接线，才能保证仪表正常工作：

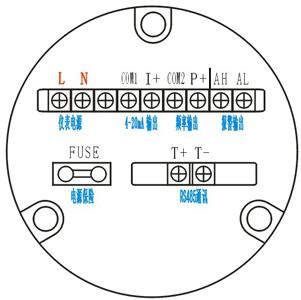

1、一体式热91视频APP黄免费观看接线图如下图所示

一体式热91视频APP黄免费观看端子符号说明：

①仪表电源：AC220V火线接“L”端子，零线接“N”端子。

②输出信号：热91视频APP黄免费观看为4-20mA信号输出时正*接“I+”端子，负*接“COM1”端子；热91视频APP黄免费观看为频率信号输出时正*接“P+”端子，负*接“COM2”端子。

③报警输出：上限报警输出接“AH”端子，报警地接“COM2”端子；下限报警输出接“AL”端子，报警地接“COM2”端子。

④FUSE:仪表电源保险丝（1A）。

⑤RS485通讯：RS485通讯接“T+”和“T-”端子

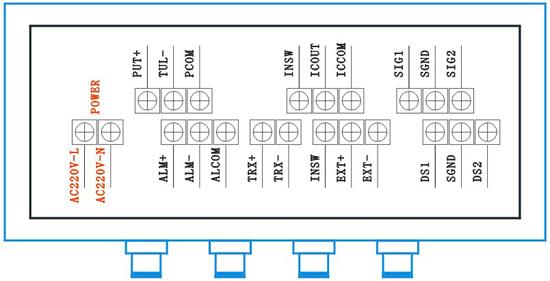

2、分体式热91视频APP黄免费观看接线图如下图所示

分体式热91视频APP黄免费观看端子符号说明：

①仪表电源：AC220V火线接“L”端子，零线接“N”端子。

②输出信号：热91视频APP黄免费观看为4-20mA信号输出时正*接“ICOUT”端子，负*接“ICOM”端子，“INSW”端子不接线；热91视频APP黄免费观看为频率/频率信号输出时正*接“PUL+”端子，负*接“PCOM”端子。

③报警输出：上限报警输出接“ALM+”端子，报警地接“ALCOM”端子；下限报警输出接“ALM-”端子，报警地接“ALCOM”端子。

④励磁线圈：接传感器励磁线圈接“EXT+”和“EXT-”端子，“INSW”端子不接线。

⑤传感器信号：“DS1”和“DS2”接传感器信号线，“SGND”接外屏蔽线。

⑥信号电*：“SIG1”和“SIG2”接传感器信号电*，“SGND”接外屏蔽线。

⑦RS485通讯：RS485通讯接“TSR+”和“TSR-”端子。

分体式热91视频APP黄免费观看信号线、励磁线、电源线等型号规格

1、流量信号线

分体型转换器与传感器配套使用时，流量信号传输电缆可以使用型号为RVVP 2×32/0.2的聚氯乙烯华涛金属网屏蔽电缆。信号线与传感器配套，通常由热91视频APP黄免费观看生产厂家提供。当被测电导率小于或长距离传输时，可以使用具有等电位屏蔽的双芯双重屏蔽信号电缆（例如：STT3200专用电缆或BTS型三重屏蔽信号电缆）。

2、励磁电流线

励磁电流线可采用而芯绝缘橡皮软电缆线，建议型号为YHZ-2×1mm2。励磁电流线的长度与信号电缆长度一致。励磁电流线与传感器配套通常由热91视频APP黄免费观看生产厂家提供。

3、输出与电源线

所有输出与电源线由用户根据实际情况自备双绞线，但请注意满足负载电流的要求。
