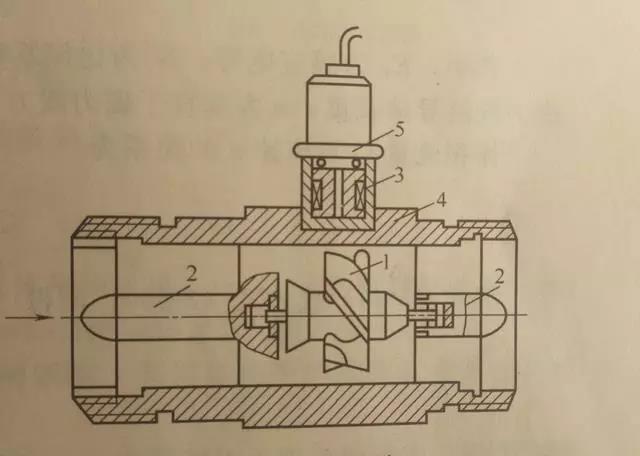

涡轮式计量表的结构示意图：

1.涡轮：是用高导磁系数的不锈钢材料制成，叶轮芯上装有螺旋形叶片，流体作用与叶片上使之转动。



2.导流器：用来稳定流体的流向和支撑叶轮的。



3.磁电感应转换器：由线圈和磁钢组成，用以将叶轮的转速转换成相应的电信号，以供给前置放大器进行放大。



4.外壳：整个流量计安装在外壳上，外壳由非导磁的不锈钢制成，两端与流体管道相连接。



5.前置放大器：接收磁电感应转换器信号并放大。



涡轮式计量表的工作过程：

当流体通过涡轮叶片与管道之间的间隙时，由于叶片前后的压差产生的力推动叶片，使涡轮旋转。在涡轮旋转的同时，高导磁性的涡轮就周期性地扫过磁钢，使磁路的磁阻发生周期性的变化，线圈中的磁通量也跟着发生周期性的变化，线圈中便感应出交流电信号。交变电信号的频率与涡轮的转速成正比，也就是说与流量成正比。这个电信号经前置放大器放大后，送往电子计数器或电子频率计，以累积或指示流量。
