煤气流量计尺寸与选型
发布时间：2021-05-17 02:12:39 点击次数：3718次
1.管道式S0法兰连接（VS）
法兰标准：ANSIB16.5/HG20616 连接形式：SO 密封形式：RF
压力等级（CL/MPa）：150/2.0
法兰标准：JB/T82.1/HG20593、20594 连接形式：平焊 密封面形式：凸（突）台面
压力等级（MPa）：0.25、0.6、1.0、1.6、2.5

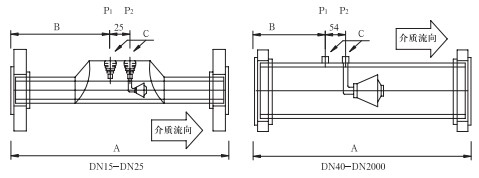

外形图

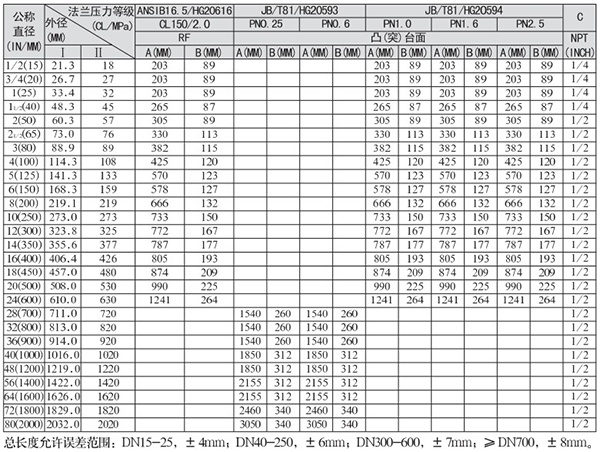

尺寸表
2.管道式WN法兰连接（VW）
法兰标准：ANSIB16.5/HG20617 连接形式：WN 密封面形式：RF RJ
压力等级（CL/MPa）：150/2.0、300/5.0、600/11.0、900/15.0、1500/26.0、2500/42.0
法兰标准：GB/T9115/JB/T82/HG20595 连接形式：对焊 密封面形式：凸（突）台面、凹凸面、环连接面
压力等级（MPa）：0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、40.0

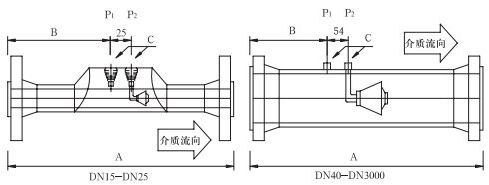

外形图

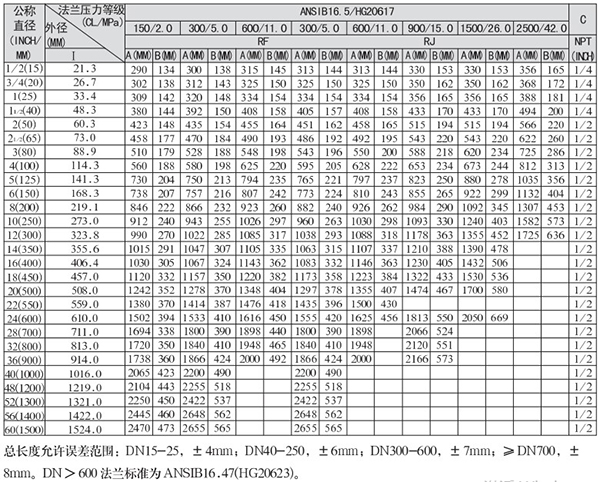

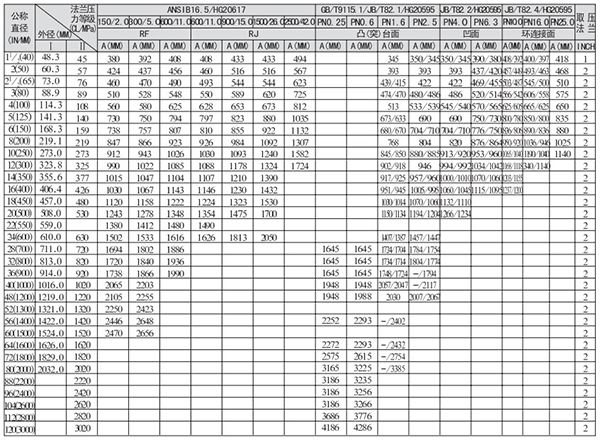

尺寸表一

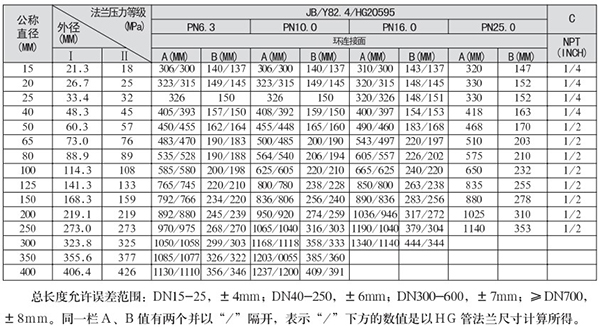

尺寸表二

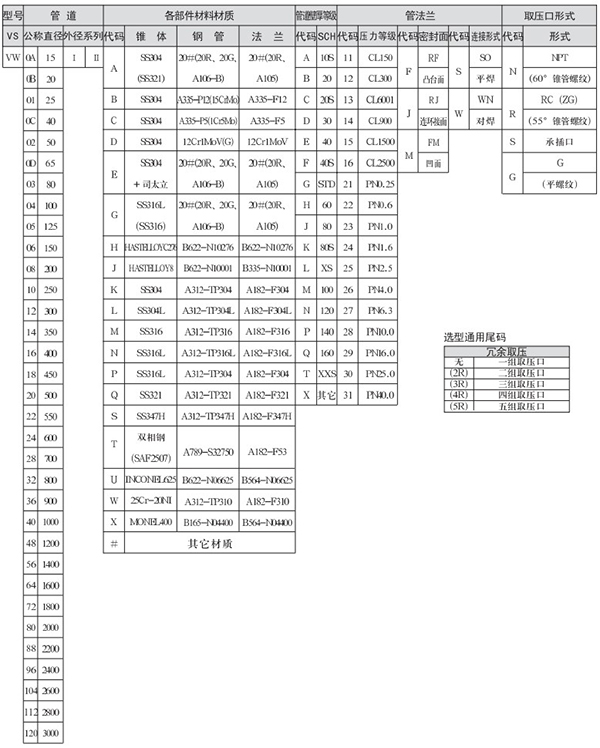

3.管道式SO、WN法兰连接（VS、VW）选型
3.法兰取压（VF）
适用于粘稠、易结垢液体（原油、渣油、原料油、回炼油、水煤浆、焦油、硫磺、苯）、脏污及粉尘气体对于高粘度及粉尘介质可依据设计要求增加吹扫口。

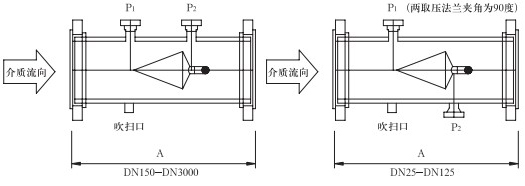

SO管法兰连接外形及尺寸

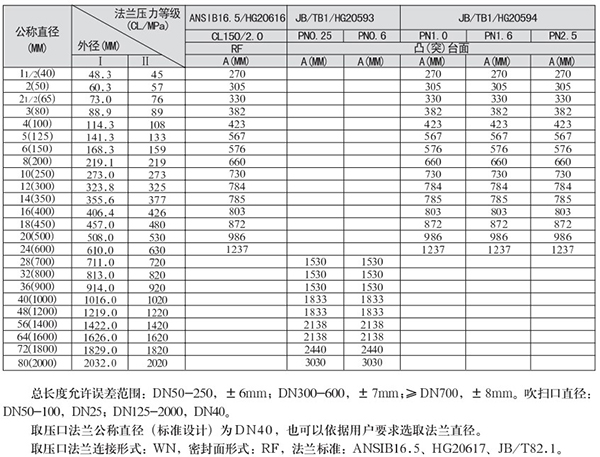

尺寸表一

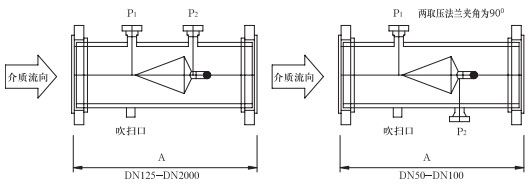

4.WN管法兰连接外形及尺寸

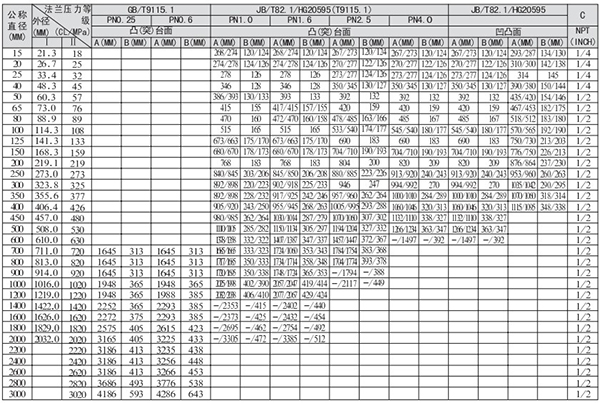

尺寸表二
1.总长度允许误差范围：DN50-250，±6mm；DN300-600，±7mm；≥DN700，±8mm。吹扫口直径：DN50-100，DN25；DN125-3000，DN40。
2.尺寸表中同一栏值有两个并以/隔开，表示/下方的数值是以HG管法兰尺寸计算所得。
3.DN＞600法兰标准为ANSIB16.47（HG20623）
取压口法兰公称直径（标准设计）为DN40，也可以依据用户要求选取法兰直径。
取压口法兰连接形式：WN，密封面形式：RF，法兰标准：ANSIB16.5、HG20617、JB/T82.1。

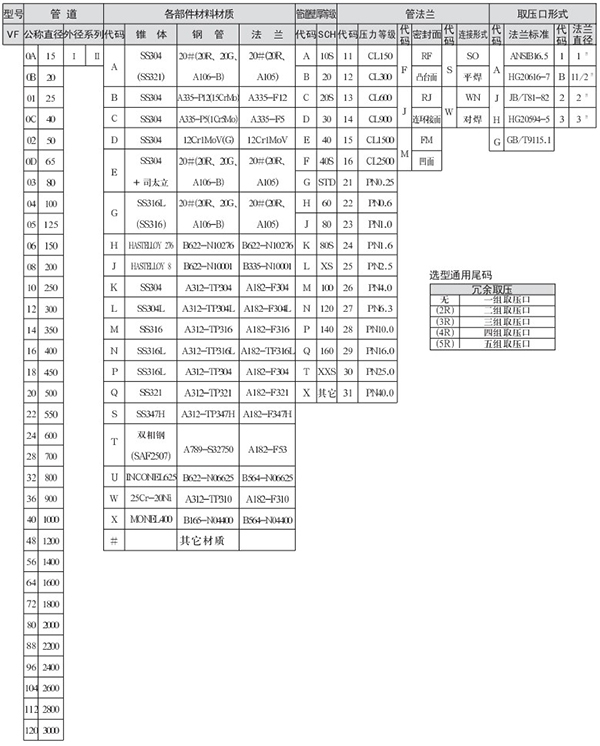

5.法兰取压（VF）选型
6.直接焊接式（VB）
适用于测量高压和超高压介质流量，不用法兰连接，而是采用直接焊接，以减少管路上的泄露点，如：加氢裂化、聚乙烯、电厂的主蒸汽和主给水等。
适用于测量长输管道高强度钢管内流体的流量，钢管标准：GB/T9711.1、GB/T9711.2 如：长输管道、城市管网等。

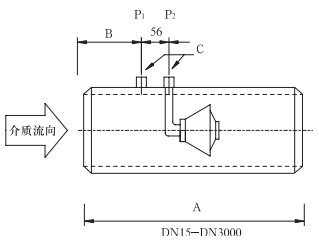

外形图

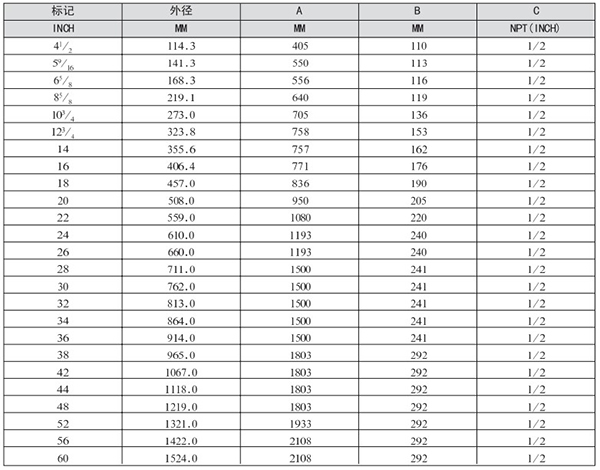

长输管道尺寸表
总长度允许误差范围：φ114.3-273，±4mm；DN323.8-610，±6mm；DN660-1524，±7mm。长输管道公称直径从“4 1/2～60”，只有一个外径系列，故选项时不选外径代码。

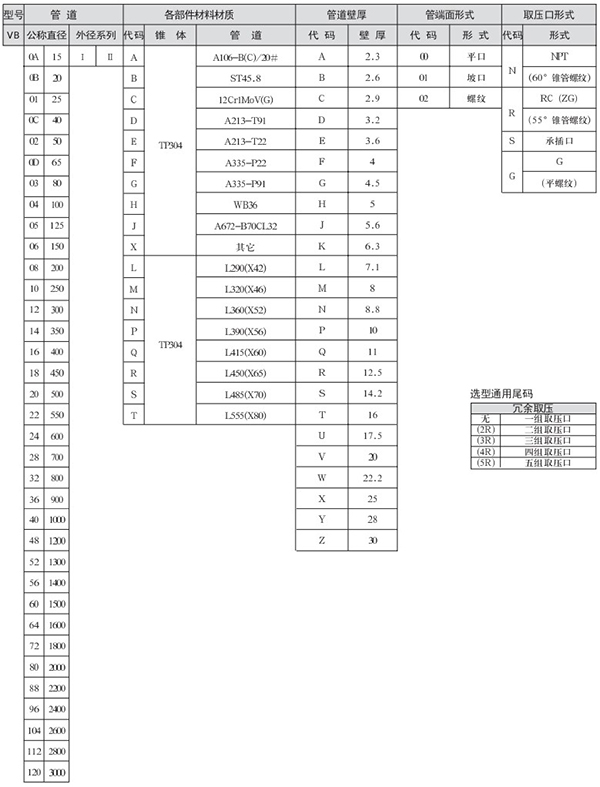

7.直接焊接式（VB）选项

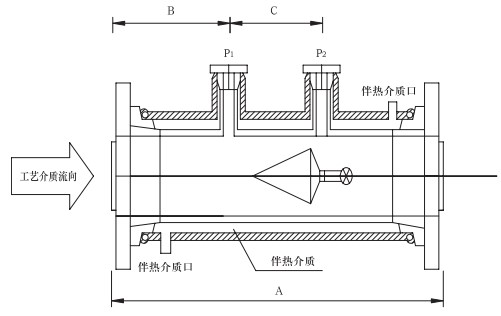

8.保温夹套式（VJ）
专门为测量要求夹套管伴热工艺介质的流量而设计，特别适合易结晶介质及温控要求严格的场合。钢制夹套管法兰标准：SHT501-1997。
外形图

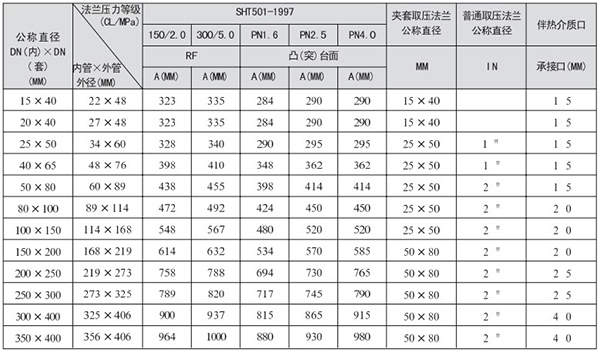

尺寸表

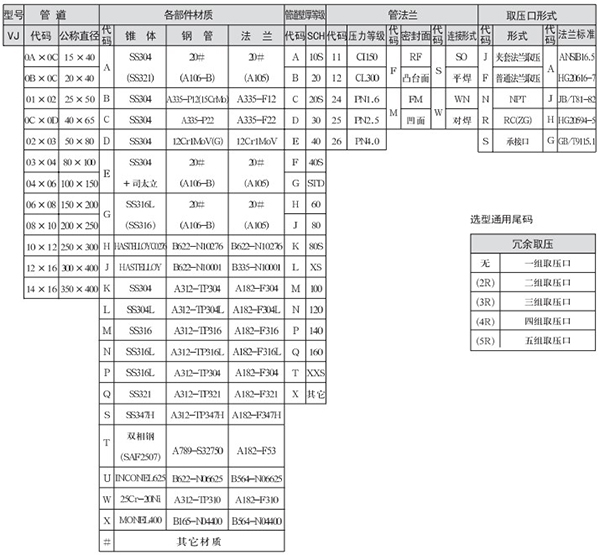

9.保温夹套式（VJ）选项
10.防腐式（VA）
连接法兰标准：ANSIB16.5/HG20617 JB/T82/HG20595
连接法兰压力等级（CL/MPa）：150-2500/2.0-42.0、PN0.25-25.0
VA独特的耐腐蚀防堵装配结构，是为测量含有湿气的氯气、氯化氢、氢氟酸等介质的流量而专业设计
特点：1.安装时无需焊接，2.锥体可以更换。

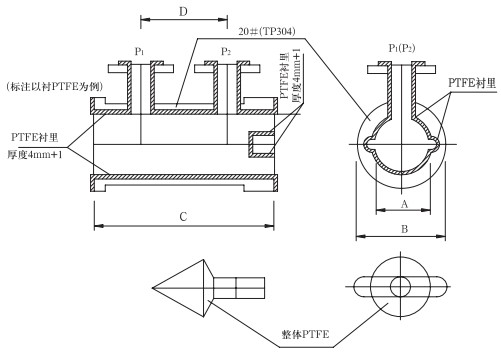

外形图

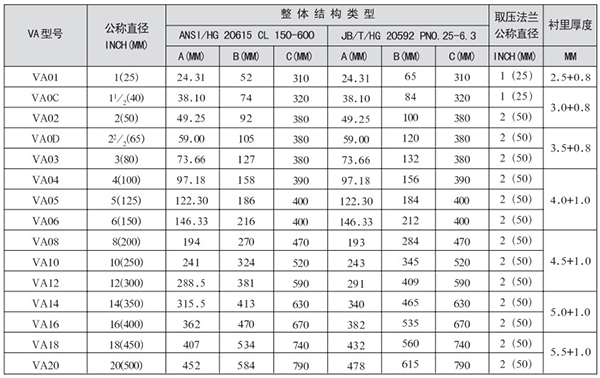

尺寸表
其它管径、长度也可以设计制造。
